CX516是一款高效立式车铣复合中心 ，机床具有三轴联动功能 ，车、铣模式无缝集成 ，配合40工位刀库 ，可用于盘套类零件的精密、高效车铣复合加工；部膳浔冈谙呒觳狻⒏哐苟闲嫉裙δ ，可进行单机加工或多机联线 ，实现无人化操作。
产品特点：

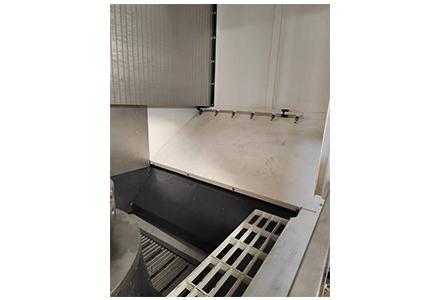

1) 床整体采用框箱型底座、立式结构 ，结构刚性高 ，排屑流畅。
2) 床鞍、立柱采用高刚性滚柱导轨 ，动态响应性能好 ，精度保持性好。
3) 三轴联动功能 ，可一次装夹进行车、铣等多工序复合加工 ，加工效率高。

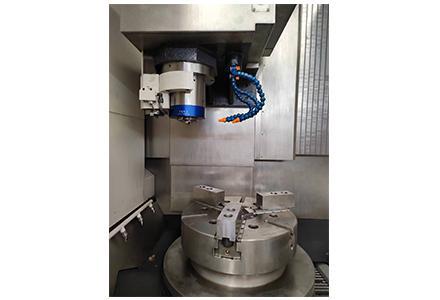

4) 铣削主轴与车削主轴结构相互独立 ，均采用内置电机 ，高精度、高速度。
5) 车削刀座冷却液高压中心出水。

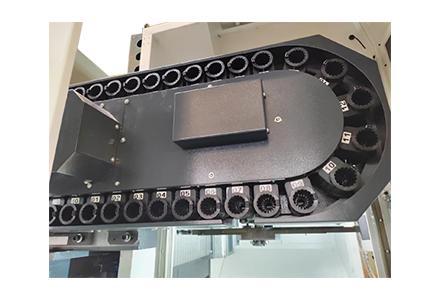

6) 车铣共用40工位链式刀库 ，结构紧凑、性能可靠；
7) 三轴均配有光栅尺检测反馈系统 ，工作精度高。
8) 机床可配备在线检测、高压断屑等功能 ，可进行多机联线 ，实现无人化操作。
适用行业：
适用于电子、汽车、高铁、医疗器械、模具、IT 等制造业。
|
项目 |
单位 |
规格 |
|
|
加工范围 |
最大回转直径 |
mm |
Φ800 |
|
最大车削直径 |
mm |
Φ800 |
|
|
最大铣削直径 |
mm |
Φ800 |
|
|
最大车削长度 |
mm |
500 |
|
|
主轴 |
液压卡盘尺寸 |
|
21〞中实 |
|
车主轴最高转速 |
r/min |
1500 |
|
|
C轴最小分辨率 |
° |
0.001 |
|
|
铣主轴最高转速 |
r/min |
20000 |
|
|
铣主轴锥孔型式 |
|
BT40 |
|
|
进给 |
X/Z轴行程 |
mm |
1020/650 |
|
X/Z轴快移速度 |
m/min |
20 |
|
|
伺服电机扭矩（X/Z） |
Nm |
25/25 |
|
|
刀库 |
刀库容量 |
把 |
32 |
|
最大刀具重量 |
kg |
8 |
|
|
最大刀具尺寸 |
mm |
Φ75×250 |
|
|
车削刀柄型式 |
|
BBT40（双面接触） |
|
|
其它 |
电源 |
kVA |
120 |
|
电压 |
V |
AC380V±10% |
|
|
体积(长x宽x高) |
mm |
5267x3310x3875 |
|
|
重量 |
kg |
11000 |
|
